Toote ülevaade

KVVP Cable on vaskjuht, PVC-isolatsiooniga, PVC-kattega, vasktraadiga põimitud varjestatud juhtkaabel. See on mõeldud juhtimis-, jälgimis- ja signaaliedastusahelate jaoks tööstuslikes keskkondades, kus võib esineda elektromagnetilisi häireid (EMI).

Nimetuse seletus

KVVP kaabli tähistus:
- K: juhtkaabel
- V: PVC isolatsioon
- V: PVC väliskest
- P: vasktraadist põimitud varjestus

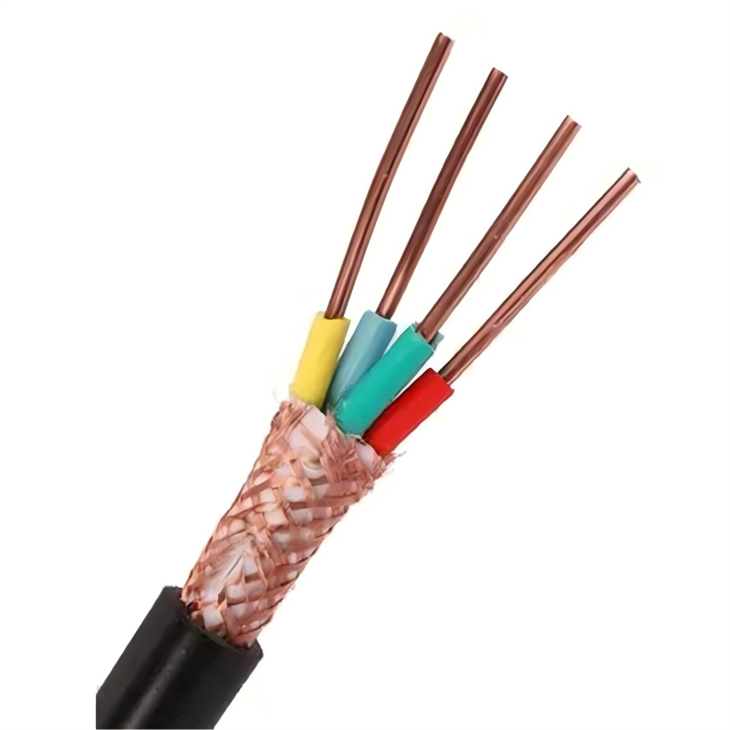

Kaabli ehitus

Juht: lõõmutatud vaskjuht, tahke või keerutatud, vastab standardi IEC 60228 klassile 1 või klassile 2.
Isolatsioon: PVC isolatsioon, mis tagab stabiilse elektrilise jõudluse.
Kaabel: mitme{0}}tuumaline keerdkonstruktsioon koos täitematerjalidega, et säilitada ümarus.
Varjestus: tüüpilise katvusega vasktraadist põimitud kilp, mis on suurem või võrdne 80%, vähendab tõhusalt elektromagnetilisi häireid.
Väliskest: PVC ümbris, mis tagab mehaanilise kaitse ja vastupidavuse niiskusele ja kemikaalidele.

Risti nimi{0}}lõikepindala (mm²)	Südamike arv	Juhtide tüübid	Max DC takistus 20 kraadi juures (Ω/km) – paljas vask	Max DC takistus 20 kraadi juures (Ω/km) – tinatud vask
0.5	/	/	/	/
0.75	2–61	1	24.5	24.8
0.75	2–61	2	24.5	24.8
1	2–61	1	18.1	18.2
1	2–61	2	18.1	18.2
1.5	2–61	1	12.1	12.2
1.5	2–61	2	12.1	12.2
2.5	2–61	1	7.41	7.56
2.5	2–61	2	7.41	7.56
4	2–14	1	4.61	4.70

Tehnilised andmed

Nimipinge	450/750 V
Maksimaalne töötemperatuur	+70 kraadi
Minimaalne paigaldustemperatuur	-15 kraadi
Minimaalne painderaadius	6 × kaabli üldläbimõõt
Südamike arv	2 kuni 61 südamikku (tavaline)
Dirigendi rist{0}}lõige	0,5–2,5 mm² (muud suurused on saadaval nõudmisel)

Põhifunktsioonid

- Suurepärane vastupidavus elektromagnetilistele häiretele
- Stabiilne signaaliedastus
- Hea paindlikkus ja lihtne paigaldamine
- Küps disain ja laialdane tööstuslik aktsepteerimine
- Tasuv-varjestatud juhtkaabli lahendus

Rakendused

KVVP kaableid kasutatakse laialdaselt:

Tööstuslikud automaatikasüsteemid
PLC ja juhtkapid
Mõõteriistad ja signaaliedastusahelad
Elektrijaamad, tehased ja töötlemisrajatised
Mõõdukate elektromagnetiliste häiretega keskkonnad

Standardid ja vastavus

Toodetud vastavalt:

GB/T 9330 – Plastisolatsiooniga juhtkaablid
IEC 60227 – PVC isolatsiooniga kaablid
IEC 60228 – Isoleeritud kaablite juhid

Tüüpiline märgistus

KVVP 7×1,5 mm² 450/750 V

Kokkuvõte

KVVP on usaldusväärne ja kulutõhus{0}}varjestatud juhtkaabel, mis on loodud tööstuslikeks juhtimis- ja signaaliedastusrakendusteks. Selle vasest põimitud varjestus tagab stabiilse jõudluse elektromagnetilistest häiretest mõjutatud keskkondades.
