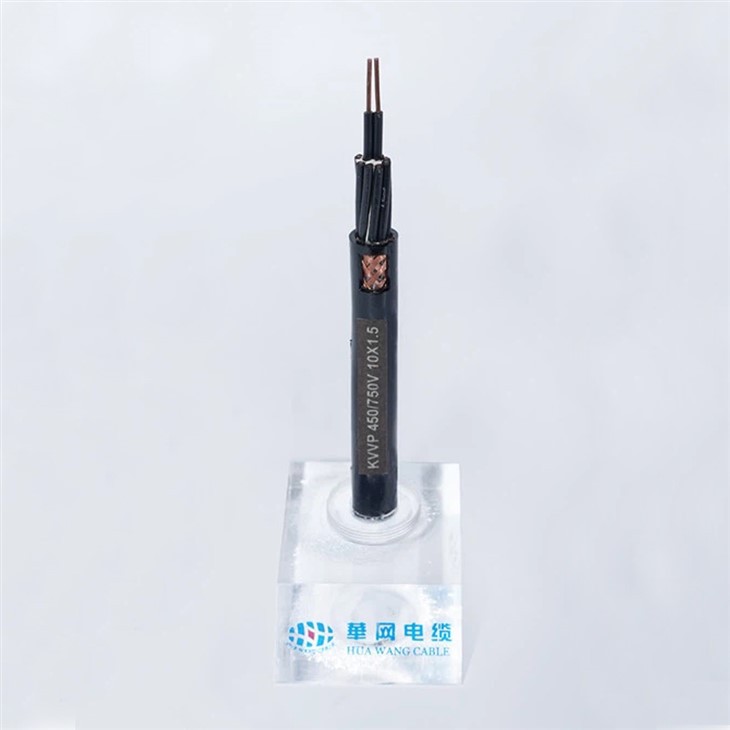

Paindlik varjestatud juhtkaabel (KVVP-seeria) on mitme -ahelaga vaskjuhtmega juhtkaabel, millel on PVC-isolatsioon, vasktraadist punutud varjestus ja PVC-ümbris. See pakub suurepärast paindlikkust, vastupidavust elektromagnetilistele häiretele ja stabiilset signaaliedastust. See on mõeldud pingele kuni 450/750 V, sobib juhtimis-, signaali- ja mõõtesüsteemide ühendamiseks. Seda kasutatakse laialdaselt tööstusautomaatikas, mõõteriistades, DCS-süsteemides ja arvuti signaaliahelates.

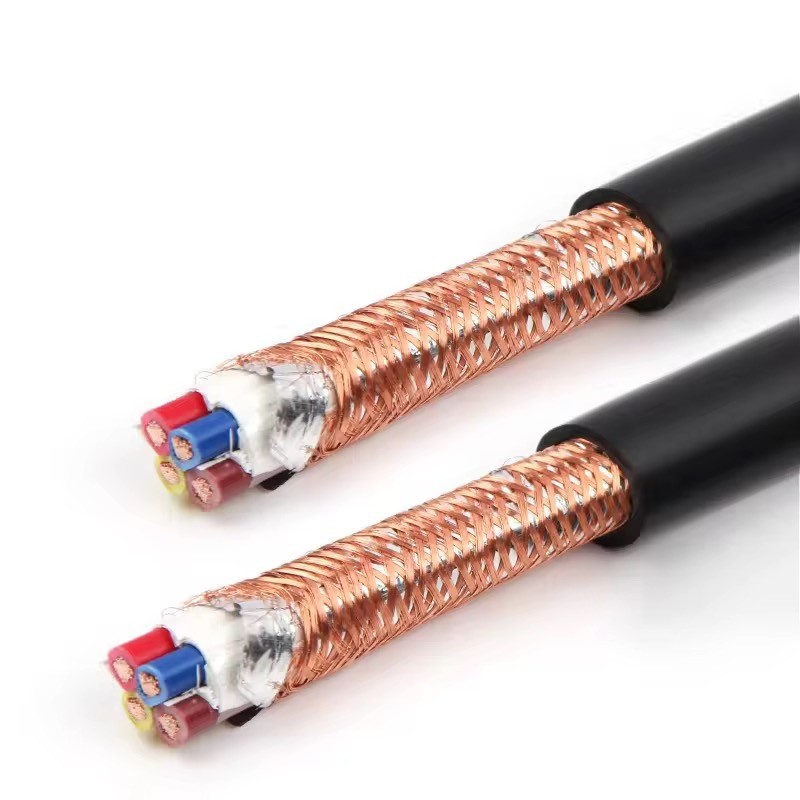

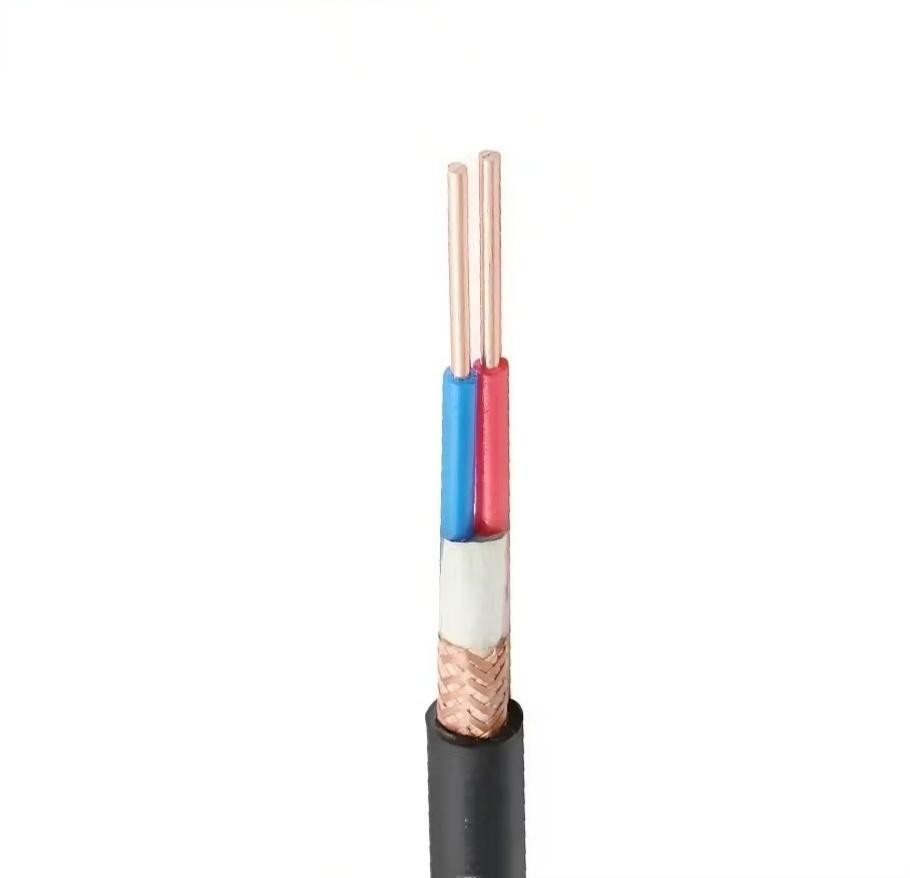

[Dirigent] → [PVC isolatsioon] → [keerdpaar/südamiku koost] → [vasktraadist punutud kilp] → [PVC ümbris]
Kaabli komponendid
|
Komponent |
Materjal |
Omadused |
|
Dirigent |
Peen-keeruline vasktraat |
Suurepärane juhtivus ja suur paindlikkus |
|
Isolatsioon |
Kvaliteetne{0}}PVC |
Stabiilne isolatsioon, selge südamiku identifitseerimine |
|
Kilp |
Tinatud vasktraadi punutis |
Tugev EMI-takistus, stabiilne signaaliedastus |
|
Kest |
Paindlik PVC |
Leegi-aeglustav, õli-kindel, niiskuskindel-, sile välimus |
Tehnilised parameetrid
|
Üksus |
Üksus |
Parameeter |
|
Nimipinge |
V |
450/750 |
|
Max Töötemperatuur |
kraadi |
70 |
|
Min. Painderaadius |
- |
Suurem või võrdne 6D (kaabli läbimõõt D =) |
|
Isolatsioonitakistus (20 kraadi) |
MΩ·km |
Suurem kui 39 või sellega võrdne |
|
Kilbi katvus |
% |
Suurem või võrdne 85-ga |
|
Pinge test |
V |
2000 (5 minutit ilma rikketa) |
|
Leegiaeglustus |
- |
Vastab standarditele GB/T 19666, IEC 60332 |
Toote omadused
- Suurepärane paindlikkus lihtsaks marsruutimiseks ja liikumiseks
- Tugev elektromagnetiliste häirete varjestus
- Leegiaeglustav-PVC-isolatsioon ja ümbris ohutuse suurendamiseks
- Väike välisläbimõõt, kerge ja kompaktne välimus
- Kohandatav tuumade arv, värv ja varjestuse tihedus
Rakendused

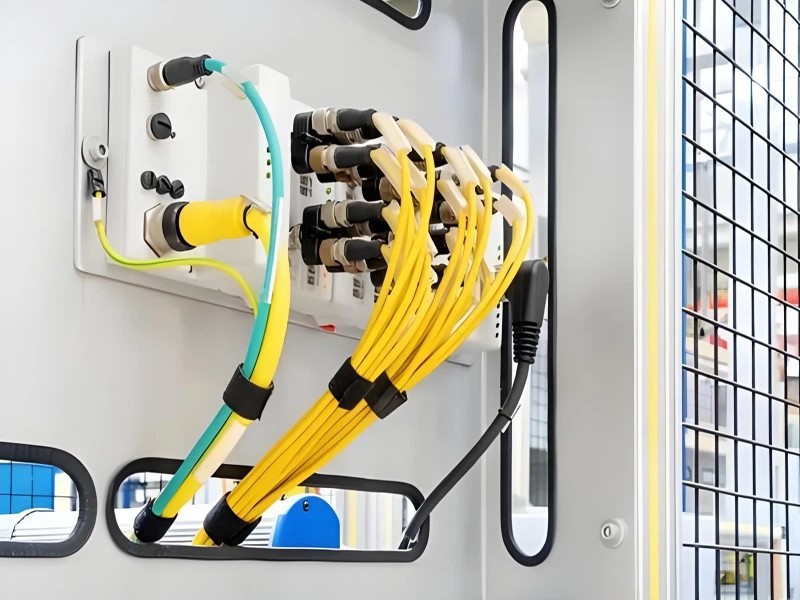

- Tööstusautomaatika juhtimissüsteemid
- Instrumentide ja arvuti signaalide juhtimisahelad
- DCS ja PLC juhtimissüsteemid
- Side- ja seiresüsteemid
- EMI-kaitset vajavad juhtimis- ja mõõteaasad
Standardid
- GB/T 9330 - Plastisolatsiooniga juhtkaablid
- IEC 60227 - PVC-isolatsiooniga kaablid nimipingega kuni 450/750 V
Tüüpilised mudelid
|
Mudel |
Nimi |
Omadused |
|

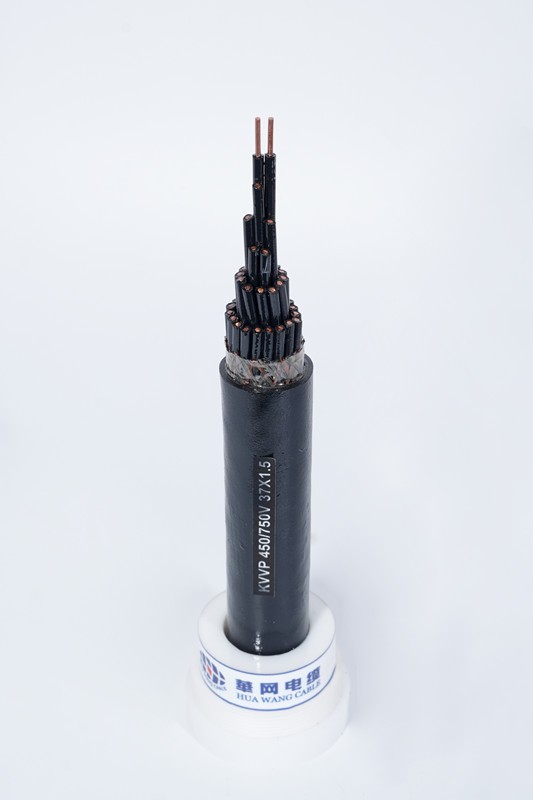

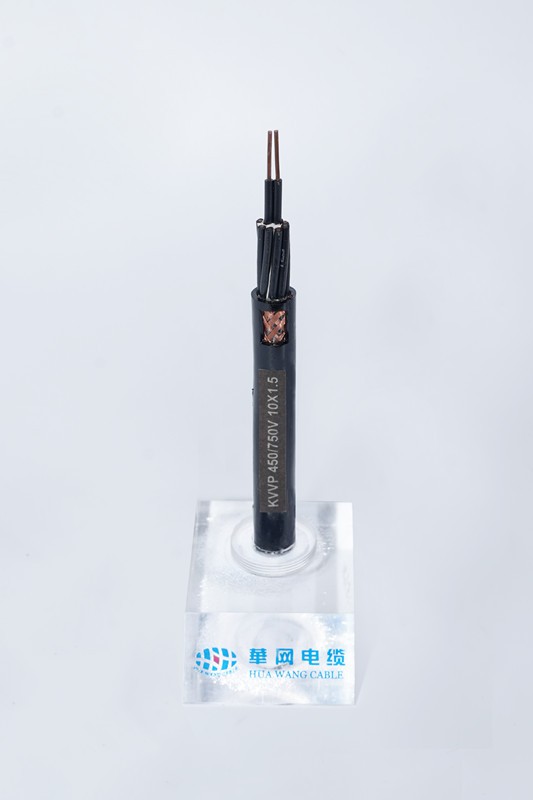

KVVP |
Vaskjuhtmega PVC isolatsiooniga vasktraadiga põimitud varjestatud juhtkaabel |
Paindlik, -häiretevastane, üldotstarbeline- |
|
KVVP2 |
Vaskjuhtmega PVC isolatsiooniga vasklindiga varjestatud juhtkaabel |
Tugevam varjestus ja suurem mehaaniline tugevus |
|
KVVRP |
Paindlik vaskjuhtmega PVC-isolatsiooniga põimitud varjestatud juhtkaabel |
Suurem paindlikkus, sobib dünaamiliseks paigaldamiseks |
|
KVVP2-22 |
Vaskjuht PVC-isolatsiooniga vasklindiga varjestatud teraslindiga soomustatud juhtkaabel |
Suurepärane mehaaniline kaitse, sobib fikseeritud paigalduseks |
Toote eelised
- Suurepärane paindlikkus ja paindejõudlus
- Tugev varjestusvõime ja stabiilne signaaliedastus
- Leegi-aeglustav, niiskus-kindel, õli-kindel ja korrosioonikindel-
- Ideaalne keerukate tööstuslike elektromagnetiliste keskkondade jaoks
- Saadaval madala-suitsu halogeenivaba-, kõrge-temperatuuri ja külma-kindlana
KKK
K: Mis on painduv varjestatud kaabel?
V: Painduvate juhtide ja varjestuskihiga kaabel elektromagnetiliste häirete (EMI) vältimiseks.
K: Kus seda tavaliselt kasutatakse?
V: Kasutatakse tööstuslikes masinates, automaatikasüsteemides, robootikas ja valdkondades, mis nõuavad signaali terviklikkust ja paindlikkust.
K: Millised on selle peamised ehitusomadused?
V: Vasest või tinatud vasest juhid, isolatsioon (PVC, XLPE või kumm), varjestus (vaskpunutis või foolium) ja väliskest.
K: Millised on painduvate varjestatud kaablite eelised?
V: Ühendab paindlikkuse EMI kaitsega, vähendab signaali müra ja sobib dünaamiliste või liikuvate rakenduste jaoks.
K: Mida peaksin tegema, kui kaabel on kahjustatud?
V: Lõpetage kohe kasutamine, kontrollige kahjustusi ja võtke parandamiseks või asendamiseks ühendust tarnijaga.
