Toote ülevaade
Alumiiniumisulamist südamikuga XLPE isoleeritud terastraadist soomustatud PVC-kattega kaabel on toitekaabel, mis on mõeldud rakenduste jaoks, mis nõuavad suurt mehaanilist tugevust, usaldusväärset elektrilist jõudlust ja kulutõhusust. Sellel on alumiiniumisulamist juht, XLPE isolatsioon, terastraadist soomus ja PVC väliskest. See kaabel sobib maa-aluseks paigaldamiseks, otseseks matmiseks, kaablikraavidesse ja karmidesse keskkondadesse.

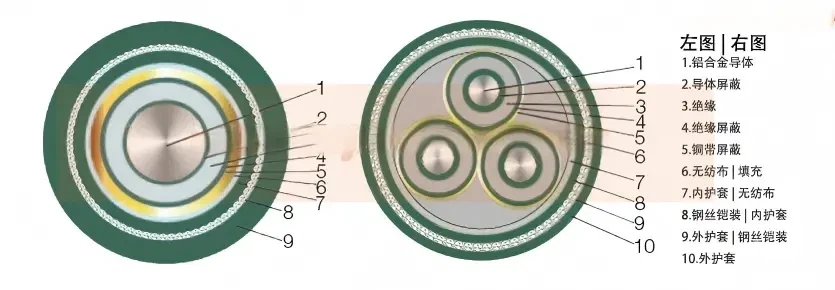

Kaabli struktuur
- Dirigent:
Valmistatud alumiiniumisulamist (tavaliselt AA-8000 seeria või AA-6201), pakkudes vaskjuhtidega võrreldes head juhtivust, suurt tõmbetugevust, korrosioonikindlust ja väiksemat kaalu.
- Isolatsioon:
Ristseotud polüetüleenist (XLPE) isolatsioon, mille maksimaalne pidev töötemperatuur on 90 kraadi ja lühise temperatuur kuni 250 kraadi (5 sekundit). See tagab suurepärase elektriisolatsiooni, soojustakistuse ja vananemise.
- Sisekate:
PVC sisekest, mida kasutatakse allapanuna isolatsioonikihi kaitsmiseks ja sileda pinna saamiseks armeerimiseks.
- Soomused:
Tsingitud terastraadist armoreering (SWA) pakub tugevat mehaanilist kaitset välisjõudude eest, sobib maa-alustele ja otsematmispaigaldistele.
- Väliskest:
PVC väliskest, mis pakub head vastupidavust hõõrdumisele, niiskusele, kemikaalidele ja leegi levikule.
Parameetrite spetsifikatsiooni tabel
| Nominaalne rist{0}}lõikepindala (mm²) | Südamike arv | Isolatsiooni nimipaksus (mm) | Arvutatud üldläbimõõt (mm) | Kaabli maksimaalne kaal (kg/km) |
|---|---|---|---|---|
| 50 | 1 | 8 | 38.8 | 2610 |
| 70 | 1 | 8 | 40.7 | 2820 |
| 95 | 1 | 8 | 42.3 | 3030 |
| 120 | 1 | 8 | 43.9 | 3640 |
| 150 | 1 | 8 | 46.7 | 3900 |
| 185 | 1 | 8 | 48.5 | 4150 |
| 240 | 1 | 8 | 50.7 | 4580 |
| 300 | 1 | 8 | 53.5 | 4990 |
| 400 | 1 | 8 | 56.7 | 5620 |
| 500 | 1 | 8 | 60.3 | 6250 |
| 630 | 1 | 8 | 64.3 | 7010 |
| 50 | 3 | 8 | 79.7 | 8870 |
| 70 | 3 | 8 | 83.3 | 9610 |
| 95 | 3 | 8 | 87.45 | 10470 |
| 120 | 3 | 8 | 90.8 | 11220 |
| 150 | 3 | 8 | 94.6 | 12100 |
| 185 | 3 | 8 | 98.2 | 12990 |
| 240 | 3 | 8 | 103.7 | 14340 |
| 300 | 3 | 8 | 108.9 | 15710 |
| 400 | 3 | 8 | 116.1 | 17870 |
Märkused:
- Mõõdud ja kaalud onarvutatud väärtusedja võib sõltuvalt tootmistolerantsidest veidi erineda.
Põhifunktsioonid
- Suur mehaaniline tugevus tänu terastraadist soomusele
- Stabiilne voolu-kandevõime XLPE isolatsiooniga
- Kerge ja ökonoomne alumiiniumsulamist juht
- Sobib karmides keskkondades ja maa-aluses paigalduses
- Ohutu ja usaldusväärne pikaajaline-kasutus
Elektrilised omadused
- Nimipinge: 0,6/1 kV (madalpinge)
- Nimisagedus: 50 Hz / 60 Hz
- Maksimaalne juhi töötemperatuur: 90 kraadi
- Lühike{0}}ringi temperatuur: 250 kraadi (5 sekundit)
Rakendused
- Elektrijaotussüsteemid
- Maa-alused ja otsesed matmisprojektid
- Tööstusettevõtted ja tehased
- Äri- ja eluhooned
- Infrastruktuuri- ja linnaehitusprojektid
Paigaldusjuhised
Paigaldusmeetodid:
Maa-alune, otsematmine, kaablikraavi või kanali paigaldamine.
Minimaalne painderaadius:
Mitte vähem kui 12 korda kaabli üldläbimõõt.
Ettevaatusabinõud:
Paigaldamisel vältige mehaanilisi kahjustusi, tagage soomuse õige maandus ja vältige töötamise ajal ülekoormust.
